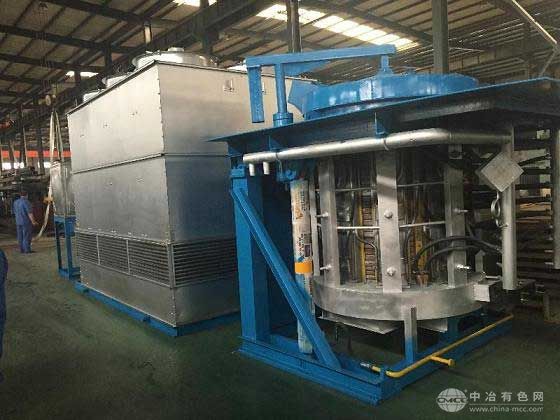

中頻鋼殼無芯感應電爐,主要包括:鋼結構的 爐殼和爐架,液壓旋轉爐蓋,磁軛,感應線圈,高強 度的線圈支柱,傾爐液壓油缸,爐頂和爐底耐 火材料圈,煙氣排出口和爐蓋以及上下成型澆 注塊等組成部分。
在熔煉爐口側邊設置側置集煙圈,爐蓋安裝在集煙圈上部,集煙圈通過接口與用戶的除塵系統連接能有效的吸走熔煉過程中產生的煙塵。爐蓋安裝在集煙圈上部,內有 耐火爐襯,采用三點支撐。
1、爐殼采用型鋼焊接的鼠籠型,整體性好結 構、強度大、不宜變型,并能提高爐襯的使用壽命。
2、在每只傾爐液壓油缸的進口端裝有流量節流閥,以防傾爐時爐子 突然落下。
